Обзор модификации ПП: наполнение, упрочнение, армирование и огнезащита

Что даёт каждое направление

Наполнители — тальк, карбонат кальция, слюда: повышают жёсткость, теплостойкость и размерную стабильность, снижают стоимость; расплата — ударная вязкость и рост плотности.

Упрочнение — EPDM, POE, EVA: улучшает ударную вязкость при низких и комнатных температурах; плата — жёсткость, теплостойкость и поверхностная твёрдость.

Армирование — коротким или длинным стекловолокном: поднимает одновременно прочность и жёсткость, заметно улучшает стойкость к ползучести; цена — анизотропия, проступание волокна и ухудшение перерабатываемости.

Огнезащита — бромированная, безгалогенная фосфор-азотная, вспучивающаяся: соответствует UL94 V-0 или V-2; ценой становится некоторое ухудшение всех механических свойств и заметное подорожание.

Правильный порядок смешения

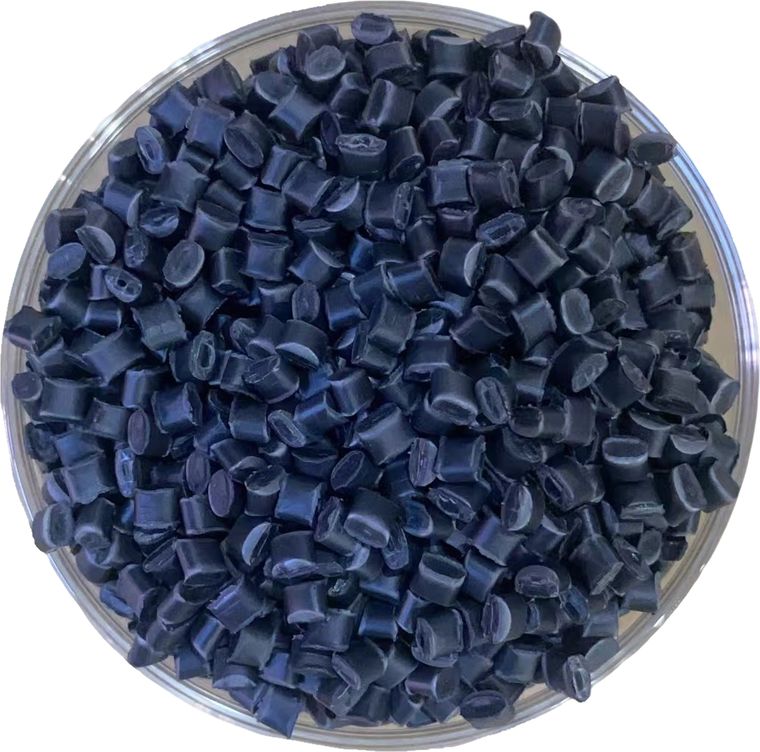

Частая комбинация — наполнение плюс упрочнение, как в PP+EPDM-T20: 20 % талька дают жёсткость, а EPDM возвращает ударопрочность. Порядок важен — сначала обеспечьте прирост жёсткости, затем дозируйте модификатор ударопрочности до целевого значения.

Обратный порядок обычно не даёт того же баланса: если сначала ввести резиновую фазу, а затем наполнитель, вязкость подскакивает слишком высоко для качественного диспергирования.

Пределы комбинаций

Суммарное наполнение — стекло плюс минерал — обычно держат ниже 40 %; выше этого текучесть расплава резко падает, крутящий момент растёт, а выход волокон и износ инструмента усиливаются.

Сочетание огнестойкости со стекловолокном требует более высокой дозировки антипирена для противодействия эффекту фитиля, а также антикапельной добавки.

Запросы, охватывающие сразу все четыре направления, обычно сигнализируют, что нужно пересмотреть конструкцию, а не усиливать рецептуру.
